PIX-YT010-P00

PRODIA(プロディア)へ
PIX-YT010-P00

製品仕様・動作環境

各部の名前と役割

「前面+背面写真(各部の名称)」イメージ

前面
1 : 電源ランプ 電源の状態を示します。
緑 : オン
赤 : スタンバイ
2 : リモコン受光部 リモコンの信号を受信します。
側面(右)
3 : 電源ボタン 電源の状態(オン/スタンバイ)を切り換えます。
4 : メニューボタン 設定メニューを表示します。
5 : チャンネル選局ボタン チャンネルを昇順/降順で切り換えます。
設定メニュー表示時には、項目を選択するのに使用します。
6 : 音量ボタン 音量を調整します。
設定メニュー表示時には、項目を決定(「+」ボタン)、内容調整するのに使用します。
7 : 入力切換ボタン 本製品に接続されている機器からの外部入力映像に切り換えます。
8 : ヘッドホン出力端子 ヘッドホン(別売)などを接続します。
背面
9 : 電源入力 電源ケーブルを接続します。
10 : HDMI入力 HDMIケーブル(別売)を差し込んで対応機器と接続します。
11 : 映像入力 音声(L/R) AVケーブルの赤と白 または、音声ケーブル(別売)を接続します。
映像 AVケーブルの黄を接続します。
S映像 S映像ケーブル(別売)を接続します。
12 : D映像入力 D映像(D1/D2/D3/D4) D端子ケーブル(別売)を接続します。
音声(L/R) D端子ケーブルで接続した機器の音声ケーブル(別売)を接続します。
13 : VHF/UHFアナログアンテナ入力 アンテナ端子からアナログテレビ用アンテナケーブルを接続します。
14 : PC入力 音声 パソコンの音声出力端子からミニステレオ音声ケーブル(別売)を接続します。
RGB パソコンの音声出力端子からVGAケーブル(別売)を接続します。
15 : B-CASカード挿入口 B-CASカードを差し込みます。
16 : カードロック B-CASカードが抜けないようにロックします。
17 : 光デジタル音声出力 光デジタル音声ケーブル(別売)を接続します。
18 : 地上デジタルアンテナ入力 アンテナ端子から地上デジタルテレビ用アンテナケーブルを接続します。
製品仕様

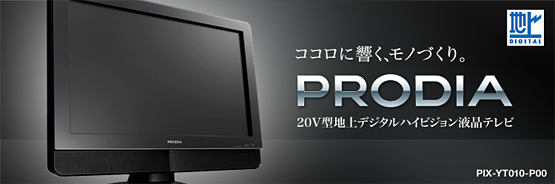

製品名 PRODIA(プロディア)
20V型地上デジタルハイビジョン液晶テレビ
製品型番 PIX-YT010-P00
外形寸法 509mm×90mm×397mm(幅×奥行き×高さ)
※ 足および突起部含まず
質量 約8kg
許容動作環境 使用時 温度 : 5〜35度
湿度 : 10〜90%RH
※ 結露なきこと
保管時 温度 : -20〜50度
湿度 : 10〜90%RH
※ 結露なきこと
角度調整 チルト(前後角度)-5度〜+17度
液晶性能 縦横比 16:9
液晶パネル方式 TN液晶
解像度 1366×768
画面輝度 450cd/m2
コントラスト比 700:1
応答速度 8ms
色再現 約1620万色
視野角 上下 : 140度
左右 : 160度
音声 音声多重
音声最大出力 2.5W×2(L/R)
スピーカー アンダースピーカー
ステレオ
電源 電圧 AC100V(L/R)
消費電力 75W 以下
待機電力 2W 以下
入力端子 電源ケーブル 100V 50Hz/60Hz
アンテナ端子 F型コネクタ
アナログ×1系統
デジタル×1系統
入力インピーダンス 75Ω
IR受光部 受光角度
上下 : +-30度
左右 : +-30度
HDMI 1系統(Ver.1.1)
S映像 1系統(S1)
映像 1系統(RCA)
音声入力(S映像/映像用) L/R(RCA)
D端子 1系統(D1/D2/D3/D4)
音声入力(D端子) L/R(RCA)
RGB 1系統(D-Sub15pin)
音声入力(PC用) 3.5φミニプラグ
出力端子 光デジタル音声出力 角形(S/PDIF)
ヘッドホン 3.5φミニプラグ
受信放送 地上デジタルテレビジョン放送
地上アナログ放送
ケーブルテレビ(C13〜C63)

仕様および外観は、性能向上その他の理由で、予告なく変更する場合があります。
