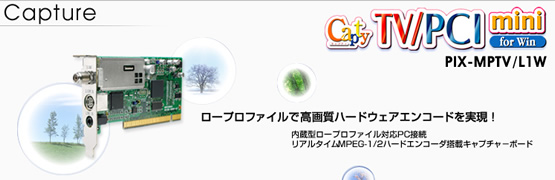

PIX-MPTV/L1W

テレビ/ビデオキャプチャーへ
PIX-MPTV/L1W

製品仕様・動作環境

製品仕様
外形寸法 119.91×64.4mm ロープロファイルサイズ(パネル・コネクタ含まず)
質量 約76g
環境条件 5〜45℃
消費電力 5W
TVチューナー 日立メディアエレクトロニクス製 PCF-J200AT(IF:58.75MHz、NTSC:日本地域対応)
ステレオ放送対応 音声多重/ステレオ放送対応
チューニング可能バンド VHF 1〜12、UHF 13〜62、CATV C13〜C63
MPEGエンコーダ エンコーダチップ 富士通製(MB86393)
多重化方式 ISO /IEC11172-1(MPEG-1 System)
ISO /IEC13818-1(MPEG-2 PS)
ビデオ圧縮 ISO /IEC11172-2(MPEG-1) ISO /IEC13818-2(MPEG-2)
解像度 MPEG-1:352×240
MPEG-2:720×480、480×480、352×480
システムビットレート MPEG-1:1〜2Mbps(CBR)
MPEG-2:3〜15Mbps(CBR /VBR)
GOP構成 【MPEG-1/2 】 IBBP(6、15frameGOP)
オーディオ圧縮 MPEG-1 Layer2
オーディオビットレート 【MPEG-1/2】 192、224、384kbps
サンプリング周波数 【MPEG-1/2】 32、44.1、48kHz
チャンネル数 2ch (モノ,ステレオ)
入力端子 映像入力端子 ミニDIN7×1(S,Composite混合)
音声入力端子 ステレオミニジャック×1
動作環境
対応機種 PCI Standerd 2.2準拠の空きPCIバススロットを搭載したPC/AT互換機 ※本製品は5V電源供給のPCIボードです。
対応OS Windows XP、Windows 2000 Professional
CPU Intel Pentium III,4/Celeron/AMD Athlon,Duron
600MHz以上(推奨環境は1GHz以上)
メモリ 128MB以上(Windows XPの場合は256MB以上を推奨)
ハードディスク Ultra ATA 33以上の転送速度を持つハードディスク
(タイムシフト利用時はUltra ATA 66以上を推奨)、3GB以上の空き容量
ドライブ 倍速以上のCD-ROMドライブ
ビデオ環境 VRAM4MB以上(16MB以上推奨)
800×600以上16BitColor以上でDirectX8.1に対応し、ビデオオーバーレイ表示が可能なビデオカード
サウンド Sound Blasterまたはその相当品
