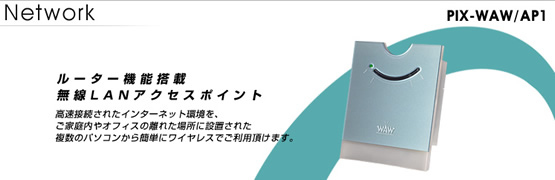

PIX-WAW/AP1

製品仕様・動作環境

製品仕様
利用周波数帯域 2.4GHz 帯
* 携帯電話、コードレスホン、テレビ、ラジオ等とは混線しません。
通信速度 11/5.5/2/1Mbps 自動切替
アクセス方式 インフラストラクチャ・モード/アド・ホックモード
伝送距離 80m(2Mbps 以下)、50m(5.5Mbps)、30m(11Mbps)ただし、使用環境により異なる。( *1)
接続可能台数 250 台(理論値)(*2)
伝送方式 DS-SS 方式(直接拡散スペクトラム方式)
インターフェース構成( *3) PC カードスロット ×2 ポート
Ethernet ポート ×1 ポート
シリアルポート ×1 ポート
PC カードスロット部 スロット数 2( *4)
仕様 PCMCIA TYPEII (*5)
対応カード PIX-WAW/N1
Ethernet インターフェース部 ポート数 1
コネクタ形状 8 ピンモジュラージャック(RJ45)
準拠規格 IEEE802.3(10BASE-T)
IEEE802.3u(100BASE-TX)
シリアルインターフェース部 ポート数 1
機械的仕様 D-sub9 ピンコネクタ
電気的仕様 RS-232C 準拠
ユーザーインターフェース部 状態表示 LED 4 個(Power、Status1、Status2、Ethernet)
その他 スイッチ Power スイッチ
電源電圧 AC100V 50/60Hz(専用 AC アダプタによる外部電源型)
消費電力 10W
定格電圧 DC+5V
環境条件 温度:0 ℃ - 40 ℃
湿度:5 % - 95%(結露なきこと)
外形寸法(幅×高さ×奥行き) 160mm×190mm×57.7mm
(無線 LAN カード突起部含まず)
重量 約 800g

(*1)周囲の電波環境、障害物、設置環境により異なります。
(*2) 30 台以下を推奨。接続環境により異なります。
(*3) インターネット(外部)接続が可能なのは1系統のみです。複数の接続形態で同時にインターネット(外部)アクセスはできません。
(*4) 1スロットは PIX-WAW/N1(ワイヤレスカード)で使用します。
(*5) 無線 LAN 専用カードスロットは 3.3V 仕様の PC カードスロットです。残るスロットは 3.3V/5V 兼用仕様ですが、CardBUS 仕様の PC カードは利用できません。対応確認済みカードはホームページで掲載予定です。

動作環境
増設用無線 LAN カード「PIX-WAW/N1」動作環境
対応 OS Windows 95(OSR2 以降)
Windows 98(日本語版、Second Edition 含む)
Windows Millennium Edition(日本語版)
Windows 2000 Professional(日本語版)
Windows NT4.0(日本語版)
セキュリティ ESSID MAC アドレスフィルタリング/WEP(128bit)
マルチチャンネル 14 チャンネル
対向機器 PIX-WAW/AP1(無線 LAN アクセスポイント)
PIX-WAW/AP1検証済みリスト
検証済みパソコン
メーカー名 型番 結果
IBM Think Pad 390X
Think Pad 590X
シャープ Mebius PC-X2001
Mebius PC-PN200
Mebius PC-PN100
ソニー PCG-Z505VR/K
PCV-RX72K
PCV-LX91/BPK
東芝 Libletto L1/060TNCM
Libletto 60 ×
Dynabook PXT1460CCC
Satelite PX-D550C1CCR
富士通 FMVNE245L3
松下 CF-L1GA

以上の全ては、弊社にて動作確認を行った結果で、各メーカーおよびプロバイダが動作・接続を保証するものではありません。
また、動作結果が「○」であっても、全ての機能の動作を保証するものではありません。

接続検証済みプロバイダ(サービス)
接続 プロバイダ名
ADSL アッカネットワークス
フレッツ ADSL(東日本・西日本)
* プロバイダは@nifty で検証
Yahoo!BB
イー・アクセス
* PPPoA では NAT−NAT ルーター機能として動作
CATV OCTV(北海道)
Canet(宮城)
K-CABLE(東京)
小田急 CATV(東京)
シティテレビ中野(東京)
トシマNET(東京)
AYU-NET(神奈川)
イッツコム(神奈川)
シティテレビ神奈川(神奈川)
ケーブルネット埼玉(埼玉)
てれくまねっと(埼玉)
東名ケーブルテレビ(愛知)
金沢ケーブルテレビ放送株式会社(石川)
滋賀ケーブルテレビ(滋賀)
BAN-BANテレビ(兵庫)
WINK-NET(兵庫)
テレビトクシマ(徳島)
チャンネルU/Uネット(広島)
ccsnet(山口)
山口ケーブルビジョン株式会社(山口)
検証済み拡張カード(デスクトップ向け)
接続 メーカー(型番)
USB corega(USB-11 )
NEC(Aterm WL11U)
PCI RATOC(REX-CBS51)
検証済み無線 LAN カード(他社製)
メーカー 型番
corega PCCA-11
NTT-ME SS-LAN CARD
メルコ WLI-PCM-L11

Wi-Fi 準拠の無線 LAN カードがご使用可能です。

検証済み無線 LAN カード(Macintosh用)
メーカー 型番
Apple Air Mac Card
DIT SKYLINE

Macintoshの場合は、本製品に付属の無線 LAN カードはご使用いただけません。以下の無線 LAN カードでご使用可能です。

検証済み機器
種類 メーカー 型番[初期化コマンド例]
CF カード型データ通信 PHS NEC CFE-02
NTT DocoMo P-in Comp@ct
KDDI C@rdH" 64Petit(CFE-01)
モデム TDK DF56CF(CF Card)
富士通 MBH2MD07A-8635(CF Card)
I-O DATA PCML-560(PC Card)
メルコ IGM-PC56KH(PC Card)
ターミナルアダプタ(TA) OMRON MT128S-D/R
[AT&am;F]
NEC AtermIT31L[AT$N1=1], AtermIT55[AT$N1=1], AtermIT60L[AT$N1=1、ATQ0V1X3$N1=1], Aterm IT65Pro[AT$N1=1], Aterm ITX70/D[AT$N1=1]
NTT-ME MATEV-3DSU[ATQ0V1X0$N11=1], MN128[ATX2&Q7E0&D2&C1S0=0\$S12S7=30\T0\Q0], MN128mini[AT&F] , MN128miniV[AT&F] * クロスケーブルの使用, MN128-SOHO SL10[AT&F&Q7][AT&Q7] * クロスケーブルの使用
ADSLモデム フレッツ ADSL に付属のもの DSL SB ATUR-E1
住友電気工業 ADSL ルーター(TE4110C)

上記の全ては、弊社にて動作確認を行った結果で、各メーカーおよびプロバイダが動作・接続を保証するものではありません。
