重要なお知らせ - ロッドアンテナの取り扱いについて

本件に関する詳細

「Advanced/W-ZERO3 [es]」とパソコンに両対応したワンセグ受信ユニット「PIX-ST060-PU0」のロッドアンテナは、回転できる方向と範囲に制限があります。

下図の方向および範囲外に回すと、アンテナの根元が破損する恐れがありますのでご注意ください。

(2007年8月23日)

チューナーユニット各名称

チューナーユニット各名称イメージ

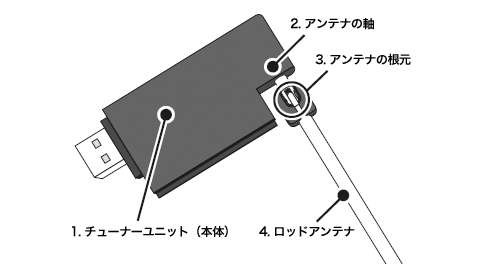

1. チューナーユニット(本体)   2. アンテナの軸   3. アンテナの根元   4. ロッドアンテナ

注意 : ロッドアンテナは、チューナーユニットから取り外さないでください。

アンテナの根元

「アンテナの曲がる方向とアンテナカバーの切れ目が同じ」イメージ 「アンテナが曲がらない方向(ネジ留め部)になっている」イメージ 「アンテナカバーでアンテナの根元が見えない」イメージ
アンテナの曲がる方向とアンテナカバーの切れ目が同じ アンテナが曲がらない方向(ネジ留め部)になっている アンテナカバーでアンテナの根元が見えない

注意 : アンテナの根元は、90°曲がります。曲げる前に必ず根元が曲がる方向を向いているか確認してください。

ロッドアンテナの向きの変え方

1. 格納された状態から手前に90°まで引き出します

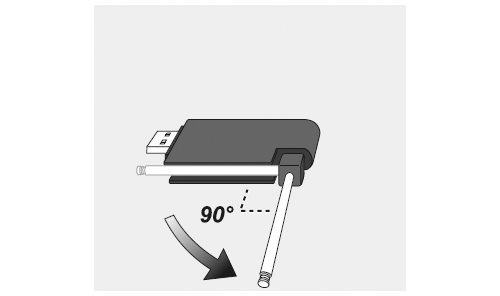

「格納された状態から手前に90°まで引き出します」イメージ

2. アンテナの軸を右に90°回転します

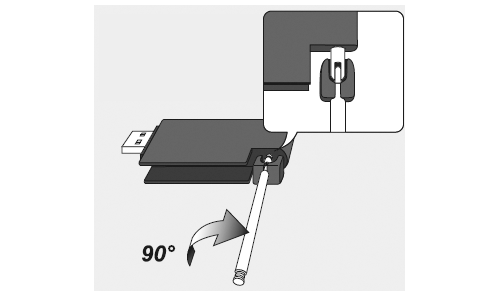

「アンテナの軸を右に90°回転します」イメージ

注意 : アンテナの根元が曲がる方向になっているか確認してください。

3. アンテナを立てます

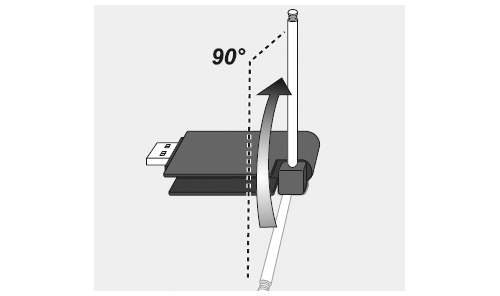

「アンテナを立てます」イメージ

4. 下図の範囲でアンテナを動かして調整します

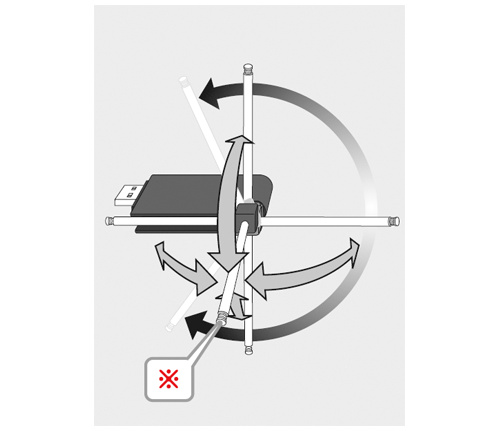

「下図の範囲でアンテナを動かして調整します」イメージ

ポイント : アンテナがの位置にあるときは、アンテナの軸を360°回転できます。

注意 : 回転させるとアンテナの可動方向が変わる場合がありますので、アンテナの曲がる方向に注意して下さい。

ダウンロード
マニュアルのダウンロード

「PIX-ST060-PU0」 ロッドアンテナの取り扱いについて (PDF : 792KB)

※ PDF形式のデータをご覧いただくには、Adobe® Reader®が必要です。
